電話回線を接続する

基本的な接続方法について（一般回線に接続する）

プリンターの電源が切れていることを確認し、付属のモジュラーケーブルをプリンターの電話回線接続部（「LINE」と表示されている差し口）と、壁側のモジュラージャックまたはADSLスプリッターの電話用ジャックに接続してください。

プリンターと電話機（留守番電話など）を接続するときは、プリンターの電源が切れていることを確認し、モジュラーケーブルでプリンターの外付け機器接続部（「EXT.」と表示されている差し口）と、電話機を接続してください。

重要

• 電話回線は、かならずプリンターの電源を入れる前に接続してください。

  プリンターの電源が入っているときに電話回線を接続した場合は、いったんプリンターの電源を切ってから、電源プラグを抜いてください。1分以上待ってから、電話回線を接続し、電源プラグを差してください。

参考

• プリンターの電話回線接続部や外付け機器接続部の位置については、「背面」を参照してください。

• 電話機を接続する場合は、プリンターの外付け機器接続部のキャップを取り外してから接続してください。

• 電話回線がつながったか、117（時報）に電話して確認することをお勧めします。ただし、117への通話料はお客様のご負担になります。回線がつながらない場合は、回線種別（ダイヤル回線／プッシュ回線）が正しく判別されていない可能性があります。その場合は、手動で回線種別を設定してください。

  • 回線種別を設定する

さまざまな回線に接続する

ここでは、光回線やADSL回線など、さまざまな回線との接続方法について紹介します。

ここで紹介する接続方法は代表例です。すべての接続を保証するものではありません。詳しくは、プリンターと接続するネットワーク機器（xDSL（Digital Subscriber Line）モデムやターミナルアダプターなどの制御装置）に付属している取扱説明書を参照してください。

• 光回線（ひかり電話）に接続する


  • A：光回線
  • B：光回線終端装置
  • C：IP電話対応ブロードバンドルーター
  • D：パソコン
  • E：電話機（留守番電話機）
  • F：WANポート
  • G：LANポート
  • H：TELポート

  ※接続ポートの構成や名称などは、商品により異なります。

  参考

  • 光回線（光電話）に接続するときは、回線種別としてプッシュ回線（トーン）を選んでください。

    • 回線種別を設定する

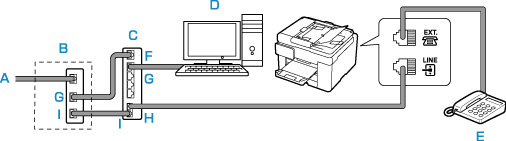

• IP電話に接続する


  • A：ADSL回線
  • B：ADSLモデム
  • C：IP電話対応ブロードバンドルーター
  • D：パソコン
  • E：電話機（留守番電話機）
  • F：WANポート
  • G：LANポート
  • H：TELポート
  • I：LINEポート

  ※ADSLモデムはスプリッターと本体が分かれているものもあります。

  ※接続ポートの構成や名称などは、商品により異なります。

  参考

  • ADSL回線に接続するときは、回線種別でご契約のタイプと同じタイプ（プッシュ回線／ダイヤル回線 20pps／ダイヤル回線 10ppsのいずれか）の回線を設定してください。

    • 回線種別を設定する

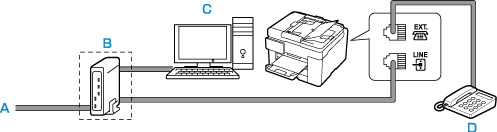

• ADSL回線に接続する


  • A：ADSL回線
  • B：ADSLモデム
  • C：パソコン
  • D：電話機（留守番電話機）

  ※ADSLモデムはスプリッターと本体が分かれているものもあります。

  重要

  • ADSLモデムとスプリッターが分かれている場合、スプリッターより前（壁側）で電話線を分岐しないでください。また、スプリッターを複数並列接続する場合は､ご使用のインターネット・プロバイダーの窓口にお問い合わせください。

  参考

  • ADSL回線に接続するときは、回線種別でご契約のタイプと同じタイプ（プッシュ回線／ダイヤル回線 20pps／ダイヤル回線 10ppsのいずれか）の回線を設定してください。

    • 回線種別を設定する

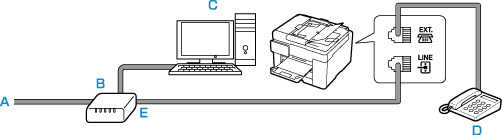

• ISDN回線に接続する


  • A：ISDN回線
  • B：ターミナルアダプターなど
  • C：パソコン
  • D：電話機（留守番電話機）
  • E：アナログポート

  参考

  • ISDN回線に接続するときは、回線種別をターミナルアダプターのアナログポートの設定に合わせてください。一般的には、プッシュ回線（トーン）を選びます。
